BV Amtsgericht Günzburg - Das Lotter-Roth-Thermosystem in der Anwendung

In 2014 und 2015 wurden für das Bauvorhaben Amtsgericht Günzburg ca. 1.200 m² thermisch aktivierte Elementdecken im Fertigteilwerk hergestellt und auf der Baustelle verbaut. Aufgrund der großen Flexibilität und hohen Leistung hat sich das staatliche Bauamt für das Lotter-Roth-Thermosystem für die Aktivierung der Decken entschieden.

Planungsseitig war es eine besondere Herausforderung, daß innerhalb der Decken viele und unterschiedliche Aussparungen für Lampen, Lüftungs- und Leitungsdurchlässe, Taupunktfühler und Durchbrüche untergebracht werden mußten und gleichzeitig eine hohe Heiz- und Kühlleistung der Decken sichergestellt werden mußte.

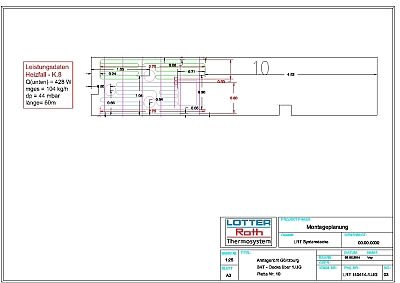

Beispiel einer teilaktivierten Elementdecke mit Aussparungen für Lampenkörper und Deckendurchbrüche.

Auch fertigungstechnisch waren diese Decken aufgrund der Komplexität eine Herausforderung, da seitens der Bauherrenschaft hohe Qualitätsanforderungen gestellt worden waren, die in Verbindung mit der komplizierten Planung in der Fertigung sichergestellt werden mußte und wurde.

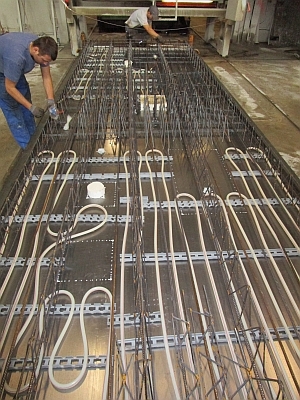

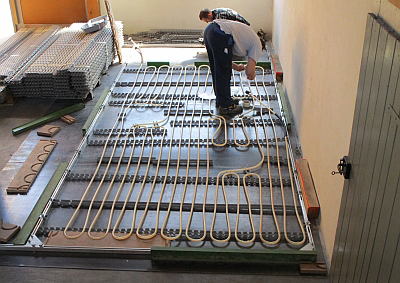

Herstellung eines Rohrregisters mit Aussparungen

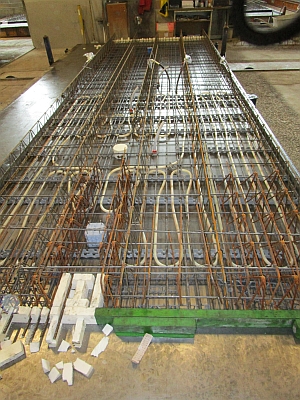

Vorbereitete Deckenplatten mit integriertem Lotter-Roth-Thermosystem vor dem Betonieren

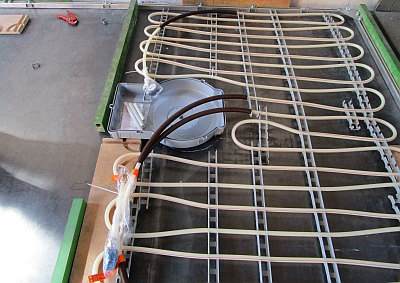

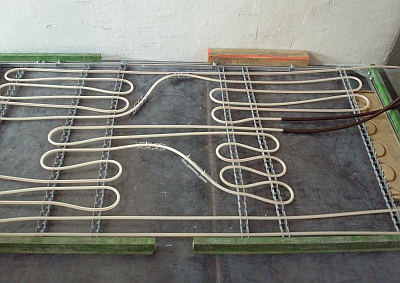

Rohrregister mit Aussparung für integrierten Lampenkörper

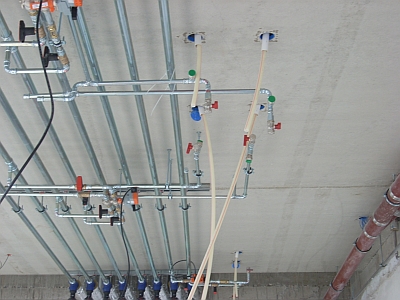

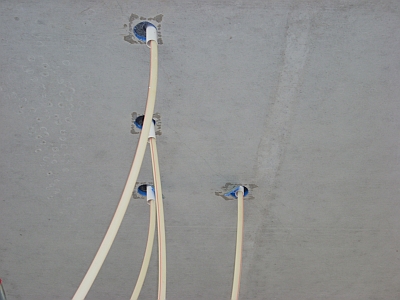

Die vorbereiteten Durchlässe für die Anschlußleitungen ermöglichen eine schnelle Montage der aufwendigen Zuleitungsinstallation

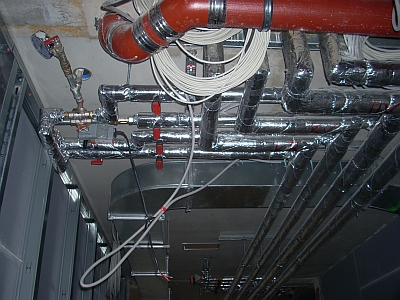

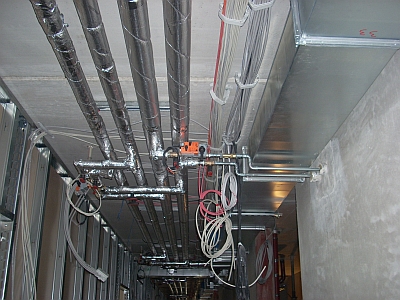

Durch die genaue Planung der Durchbrüche und Aussparungen im Vorfeld konnten die Installationsarbeiten für Lüftung, Klima und Elektrik schnell und effektiv durchgeführt werden.

Dank des Einsatzes des Lotter-Roth-Thermosystems, die genaue Leitungs- und Fertigungsplanung und qualitative Vorfertigung im Fertigteilwerk konnte bei der Realisierung des Bauvorhabens viel Zeit eingespart werden und die Bauvorgaben bezüglich Ausführung und Leistung konnten allesamt erfüllt werden.

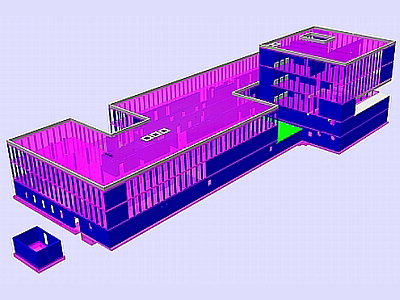

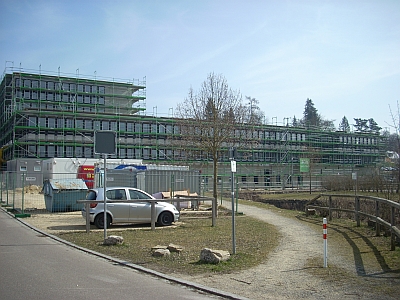

Das Amtsgericht in Günzburg in der Planung und als fertiggestellterer Rohbau mit Fertigteildecken mit integriertem Lotter-Roth-Thermosystem
